通道数

2

防爆标记

[Exia]ⅡC

适应场所

安装在安全场所，可与具有ⅡA、ⅡB、ⅡC危险气体的0区危险场所本安仪表相连。

供电电压

20～35VDC

功耗

≤3.1W（24V供电，20mA输出时）

危险区信号

通道1

输入信号：4～20mADC

配电：

电流为20mA时，配电电压≥16V

配电回路开路时，配电电压≤26V

正常工作电流≤25mA

通道2

输出电流：4～20mADC

负载电阻：0～680Ω

输出电压：1～5VDC

输出阻抗：<10Ω

输出负载：≥10KΩ

安全区信号

通道1

输出电流：4～20mADC

负载电阻：0～680Ω

输出电压：1～5VDC

输出阻抗：<10Ω

输出负载：≥10KΩ

通道2
输入信号：4～20mADC

电源保护

电源反向保护

输出精度

0.2%F.S

温度漂移

0.01%F.S/℃

仪表结构

尼龙塑壳结构

重量

约150g

适用现场设备

通道1：二线制、三线制变送器、电流源信号

通道2：二线制阀门定位器、电气转换器等

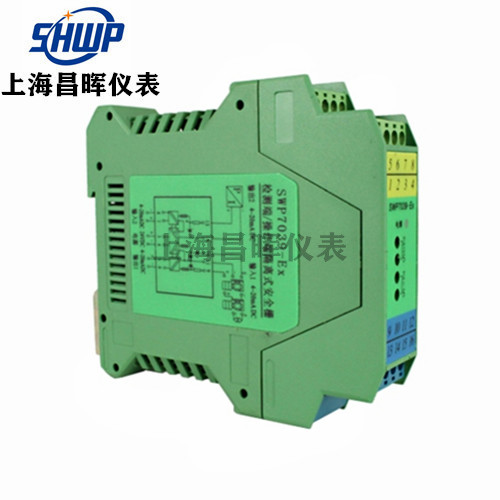

SWP7039-Ex

/□

/□

一路检测端，一路操作端

通道1输出类型

/I

通道1：4～20mA输出(安全区)

/V

通道1：1～5 V 输出(安全区)

通道2输出类型

/I

通道2：4～20mA输出(危险区)

/V

通道2：1～5 V 输出(危险区)
