产品概述

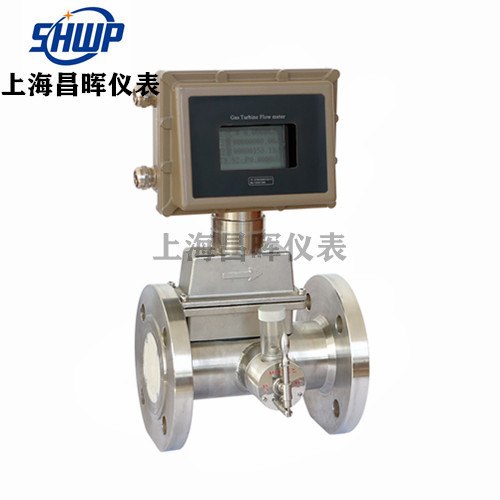

LWQ型气体涡轮流量计是我公司总结多年的经验研制，并采用多项创新技术而开发成功的新一代产品，主要性能指标达到先进水平，可替代同类进口产品。产品直接测量气体的工况体积流量和总量，可通过配置体积修正仪，测量气体的温度、压力、标况体积流量和总量，是城市燃气贸易计量及工业气体计量和检测的高性能仪表。
产品特点
■ 集微处理器、温度传感器、压力传感器于一体，直接测量被测介质的流量、温度和压力，并自动进行流量的温压补偿和压缩因子修正运算。
■ 采用低功耗设计，可用锂电池供电，电池可连续使用2年以上；同时也可外接电源。
■ 仪表具有脉冲信号输出、4-20mA模拟信号输出、RS485（MODBUS-RTU 协议）通讯输出；同时还有IC卡信号输出，可与IC卡预付费系统配套使用，便于贸易结算。
■ 专用液晶显示屏（带背光），读数直观方便，可同时显示标况瞬时流量、工况瞬时流量、标况累积流量以及测量介质的温度、压力等参数。
■ 具有实时数据存储功能，可防止仪表突然掉电时数据丢失，在停电状态下，内部数据可长期性保存。
■ 可靠的电磁兼容设计，抗干扰性能好，可靠性高，满足JJG1037-2008标准的电磁兼容实验要求。
■ 采用进口仪表专用精密轴承，耐磨性好，稳定程度高；同时提高了仪表的下限灵敏度，低始动流量。
技术参数
执行标准 | 封闭管道中气体流量的测量—涡轮流量计（GB/T18940-2003） |
公称通径 | DN25、DN40、DN50、DN80、DN100、DN150、DN200、DN250、DN300、DN350、DN400 |
连接方式 | 法兰连接型、螺纹连接型 |
准确度等级 | 1.5、1.0 |
量程比 | 1:10~1:30 |
工作电源 | 表体：304不锈钢或铸铝 |
叶轮：铝合金 |
转换器：铸铝 |
使用条件 | 环境温度:-30～+60℃；相对湿度:5%～90%；介质温度:-20～+80℃；大气压力:86kPa～106kPa |
防护等级 | IP65 |
工作电源 | A．外电源：+24VDC±15%,纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等 |
B．内电源：1组3.6V10AH锂电池 |
信号输出 | 脉冲信号 、4-20mA电流信号 、控制信号 |
通讯输出 | RS485通讯 等 |
实时记录 | 日记录、定时间间隔记录 |
信号接口 | 内螺纹M20×1.5或其他 |
防爆等级 | ExdIICT6Gb |
流量范围
公称通径
DN(mm) | 型号规格 | 量程范围
(m3/h) | 始动流量
(m3/h) | 耐压等级
(MPa) | 最大压损*2
（kPa） | 安装方式 |
|
重量（kg） |
25 | S | 4-40 | ≤1.3 | 1.6
2.5
4.0
6.3 | 1.5 | 法兰
螺纹* | 10 |
40 | S | 6-65 | ≤1.3 | 1.5 | 12 |
50 | S1 | 7-70 | ≤1.3 | 0.5 | 15 |
S2 | 10-100 | ≤1.6 | 1.0 | 15 |
S3 | 16-160 | ≤2.4 | 1.0 | 15 |
65 | S | 15-200 | ≤2.4 | 1.0 | 16 |
80 | S1 | 13-250 | ≤3.0 | 2.5 | 法兰 | 16 |
S2 | 20-400 | ≤5.0 | 1.0 | 16 |
100 | S1 | 20-400 | ≤4.2 | 1.5 | 24 |
S2 | 32-650 | ≤6.7 | 1.0 | 24 |
125 | S | 40-800 | ≤7.8 | 1.0 | 24 |
S1 | 32-650 | ≤10.0 | 1.3 | 22 |
150 | S2 | 50-1000 | ≤11.0 | 2.0 | 45 |
S3 | 80-1600 | ≤12.0 | 0.5 | 45 |
200 | S1 | 80-1600 | ≤16.0 | 1.0 | 62 |
S2 | 130-2500 | ≤20.0 | 0.5 | 62 |
250 | S1 | 130-2500 | ≤22.0 | 1.5 | 80 |
S2 | 200-4000 | ≤25.0 | 1.5 | 80 |
300 | S | 320-6500 | ≤35.0 | 1.0 | 87 |
350 | S | 400-8000 | ≤40.0 | 1.5 | 105 |
400 | S | 650-13000 | ≤55.0 | 2.0 | 125 |
